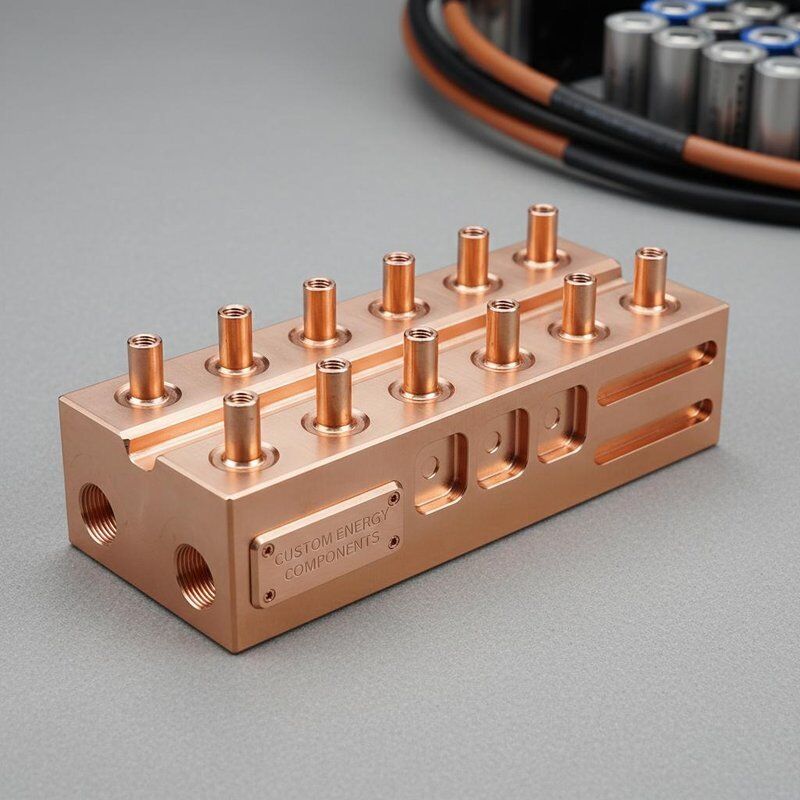

CNC 가공 구리 에너지 저장 버스바 커넥터 - 맞춤형 배터리 시스템 부품

브랜드 이름:	SINBO
모델 번호:	VP-COMP-2025 시리즈
MOQ:	1
가격:	1
지불 조건:	L/C,D/A,D/P,T/T

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

ISO 9001, ISO 14001, CE, RoHS,IATF 16949,SA 8000

패키지:

판지 상자

공동:

하나의

생산능력:

달 당 1000개 조각

OEM 서비스:

허용됨

모양:

맞춤형

서비스:

ODM, OEM

색상:

은

제조공정:

CNC 가공

전체 치수:

고객의 그림에 따르면

지름:

0.314cm

캐스팅 방법:

다이 캐스팅

표면 마감:

양극산화처리

용법:

산업용

원래 경도:

HRC35-42

그림:

2D + 3D 도면/ 스캔 샘플

공급 능력:

OEM / 맞춤형 브랜드 이용 가능

강조하다:

CNC 가공 구리 버스바 커넥터

맞춤형 배터리 시스템 버스바

에너지 저장 CNC 커넥터

제품 설명

CNC 가공 구리 에너지 저장 버스바 커넥터

당사의 CNC 가공 구리 에너지 저장 버스바 커넥터는 리튬 이온 배터리 에너지 저장 시스템(BESS), 상업용 태양광 저장 장치 및 그리드 규모 에너지 저장 배열에 사용되는 정밀 엔지니어링 전기 상호 연결 부품입니다. 높은 전도성을 가진 구리 C11000(ETP) 및 C10200(OFHC) 등급으로 제조된 이 버스바 커넥터는 최소한의 전기 저항과 우수한 전류 전달 용량을 제공하여 배터리 모듈, 인버터 시스템 및 전력 분배 네트워크 간의 효율적인 전력 흐름을 보장합니다.

주요 특징

우수한 전기 전도성: 순수 구리 C11000(101% IACS) 및 C10200 OFHC(101.5% IACS)는 고출력 배터리 시스템에서 최소한의 전압 강하와 효율적인 전류 전송을 보장합니다.
정밀 볼트 정렬: +/-0.01mm의 위치 정확도를 가진 가공된 볼트 구멍 패턴은 쌓인 버스바 연결 간의 완벽한 정렬을 보장하여 불균일한 접촉 저항을 방지합니다.
열 관리: 최적화된 단면 프로파일 및 표면적 설계는 열 방출을 극대화하여 지속적인 고전류 부하에서도 안전한 작동 온도를 유지합니다.
적층 가능: 정밀한 층 간격 및 절연 장벽을 위한 통합 절연 슬롯 채널이 있는 다층 적층 버스바 어셈블리를 위한 CNC 가공 기능.
도금 옵션: 주석 도금(표준, 200-300°C 온도 등급), 니켈 도금(고온 환경), 은 도금(중요 연결을 위한 최대 전도성).

기술 사양

사양	세부 정보
제품명	CNC 가공 구리 에너지 저장 버스바 커넥터
재료 옵션	구리 C11000(ETP), 구리 C10200(OFHC), 구리 C10100, 저가형 애플리케이션용 황동
전도성	101% IACS(C11000), 101.5% IACS(C10200 OFHC)
허용 오차	+/-0.01mm(볼트 구멍, 접촉면), 0.02mm(표면 평탄도)
전류 정격	설계별 맞춤(일반적으로 커넥터당 100A ~ 2000A)
표면 처리	주석 도금, 니켈 도금, 은 도금, 부동태화
인증	ISO 9001:2015, IATF 16949, RoHS, CE, REACH
리드 타임 - 프로토타입	3-7일
리드 타임 - 생산	7-15일
최소 주문 수량	1개(프로토타입), 100개 이상(생산)
원산지	동관, 중국

응용 분야

배터리 에너지 저장 시스템: 주거 및 상업용 BESS 버스바 커넥터, 배터리 모듈 상호 연결 링크, 시스템 수준 전력 분배 버스바
태양광 에너지 저장: 태양광-저장 시스템 커넥터, PV 인버터 DC 버스바 링크, 태양광 배터리 결합 상자 상호 연결
EV 충전 인프라: DC 고속 충전 스테이션 버스바 커넥터, 충전 모듈 전력 링크, 배터리 팩 상호 연결 버스바
데이터 센터 전력: UPS 시스템 버스바 커넥터, 서버 랙 전력 분배 링크, 데이터 센터 배터리 백업 시스템 상호 연결
통신 전력: 통신 기지국 백업 배터리 버스바 링크, 48V DC 전력 시스템 커넥터, 정류기 시스템 전력 분배
산업용 전력 시스템: 산업용 UPS 버스바 커넥터, 스위치기어 버스바 링크, 모터 드라이브 전력 분배 연결

Sinbo Precision을 선택하는 이유

20년 이상의 경험: 2003년에 설립되어 에너지 저장 및 전력 분배 산업을 위한 정밀 구리 버스바 가공 분야에서 풍부한 경험 보유
첨단 장비: 고전도성 구리 가공에 최적화된 특수 구리 절단 도구 및 매개변수를 갖춘 CNC 가공 센터
엄격한 품질 관리: CMM 치수 검사, 전도성 테스트, 평탄도 측정, 도금 두께 검증, RoHS/REACH 규정 준수 문서
빠른 배송: 프로토타입 3-7일, 생산 주문 7-15일로 빠른 에너지 저장 프로젝트 일정 지원
경쟁력 있는 가격: 에너지 저장 부품의 프로토타입 및 대량 생산 모두에 최적화된 공장 직거래 가격
원스톱 서비스: DFM 분석 및 가공부터 도금, 테스트, 절연 피팅 및 포장까지

제조 공정

설계 검토: 버스바 단면 최적화, 볼트 패턴 레이아웃, 전류 정격 검증 및 도금 선택을 위한 무료 DFM 분석
재료 선택: 일반 애플리케이션용 C11000 표준 구리, 고신뢰성 시스템용 C10200 OFHC, 비용에 민감한 설계를 위한 황동 옵션 포함
정밀 가공: 버스바 프로파일을 위한 CNC 밀링 및 라우팅, 볼트 패턴을 위한 정밀 드릴링, 각진 버스바 구성을 위한 CNC 벤딩
품질 검사: CMM 치수 검증, 게이지를 이용한 표면 평탄도 측정, 전도성 테스트, 표면 품질 육안 검사
표면 처리: 주석 도금(배터리 시스템 표준), 니켈 도금(고온), 은 도금(최대 전도성), 도금 두께 테스트
포장 및 배송: 부식 방지 포장, 전기 절연 보호, 문서 패키지(CoC, MTC, 도금 보고서), 전 세계 배송

자주 묻는 질문

최소 주문 수량은 얼마입니까?

에너지 저장 개발 프로그램을 위해 1개부터 프로토타입 주문을 받습니다. 생산 MOQ는 일반적으로 100개이며 500개 이상은 대량 가격이 적용됩니다.

어떤 구리 등급을 사용하십니까?

표준은 C11000 ETP 구리(101% IACS)입니다. C10200 OFHC 구리(101.5% IACS)는 우수한 전도성과 순도를 요구하는 고신뢰성 애플리케이션에 사용할 수 있습니다.

특정 전류 정격을 달성할 수 있습니까?

예, IEC 표준에 따라 목표 전류 정격, 주변 온도 및 허용 온도 상승을 기반으로 버스바 단면 치수를 최적화합니다.

주석 도금을 제공합니까?

예, 주석 도금(5-10 마이크론)은 배터리 에너지 저장 애플리케이션의 표준이며, 최대 200-300°C의 온도 등급으로 부식 방지 및 납땜 호환성을 제공합니다.

일반적인 리드 타임은 얼마입니까?

프로토타입: 3-7일. 소량: 7-15일. 대량 생산: 복잡성, 도금 및 수량에 따라 15-25일.

적층 버스바 어셈블리를 가공할 수 있습니까?

예, 정밀 절연 슬롯이 있는 개별 버스바 레이어를 가공하며 절연 장벽 재료와 적층 어셈블리를 조정할 수 있습니다.
